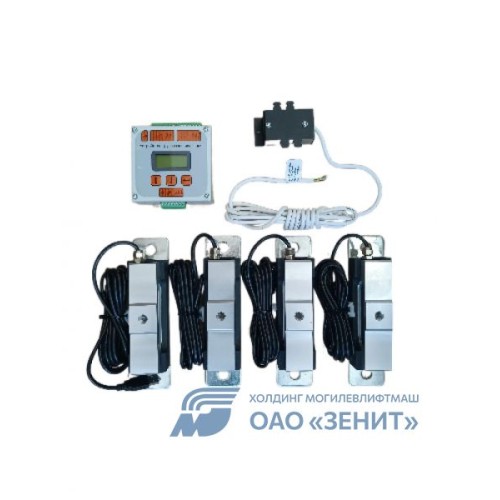

Устройство грузовзвешивающее  ГУ-01 М.5 ШПЖИ 3.039.000.05 предназначено для контроля уровня веса кабины и передачи сигналов об уровне загрузки кабины в систему управления лифтом.

Устройство выполняет следующие функции:

•  выдачу сигналов в станцию управлением лифтом следующих сигналов (дискретный выход типа «сухой контакт»):

              -    сигнал наличия нагрузки кабины лифта, соответствующий 15 кг;

              -    сигнал загрузки, соответствующий 50% номинальной грузоподъем­ности лифта;

              -   сигнал загрузки, соответствующий 90% номинальной грузоподъёмности лифта;

              -    сигнал перегрузки, соответствующий 110% номинальной грузоподъёмности лифта, но не менее чем на 75 кг превышающий грузоподъёмность лифта (согласно ГОСТ Р 53780-2010 п.5.5.3.15);

              -    сигнал перегрузки, соответствующий 110% номинальной грузоподъёмности лифта, для малых грузовых лифтов (без требования минимального превышения грузоподъёмности на 75 кг).

•       выдачу информации о весе кабины по протоколу  MODBUS RTU;

•       обнуление значения веса незагруженного купе кабины лифта;

•       визуализацию на панели индикации блока контроля значений веса в кабине лифта в килограммах и процентном выражении к грузоподъемности лифта;

•       индикацию наличия нагрузки (15 кг. 50%. 90%. 110%);

•       блокировку выходных контактов реле при движении кабины.
